Essais de transmission / réception QO-100 en DATV
Dans le cadre du projet « Contact Crozet » avec le Collège Camus de La Norville (91) nous élaborons une station QO-100 en DATV (émission et réception).
Après cette aventure, la station QO-100 DATV sera installée définitivement dans notre shack.
Après de nombreux tests avec notre activité labo, nous sommes passés ce lundi 19 décembre en mode réel en extérieur malgré une météo défavorable et froide.
Etaient présents pour ces essais de la station QO-100 DATV : Christophe F4CQA, Gilles F1NVW et Freddy ON6FS.
Nos essais ont débuté par la « petite » antenne parabolique (120 cm) pour la réception avec un LNB, un Minitiouner (version du REF) et un PC portable.
Les résultats de réception sont encourageants avec une bonne qualité d’images et de son.
Puis dans un deuxième temps, ce fut l’installation de la grande antenne parabolique de 180 cm pour la chaine d’émission.
Malheureusement, les résultats d’émission n’étaient pas au rendez-vous.
Nous n’avons pas pu identifier les causes sur le site de tests, des mesures fiables auraient été difficiles sur place.
Dans les prochains jours, nous allons durcir les matériels et les câblages au labo, les conditions météo y sont biens meilleures en ces périodes hivernales.
En ce qui concerne le PC dédié à l’émission, nous sommes en cours d’upgrade (carte écran et alimentation), afin de pouvoir améliorer ses capacités de performances.
Merci à Christophe F4CQA pour son implication dans le projet.
Nous recherchons toujours un PA 2,4 GHz !
Pour notre opération « Contact Crozet », nous disposons d’une parabole de 1,8 m (F4CQA) et d’un PA de 25 W BVA (F4CQA).
Le problème sera pour l’après Crozet !
La Mairie ne nous permettra pas d’installer un monstre de 1,8 m sur le bâtiment, il nous faudra donc, nous orienter vers une parabole de taille raisonnable.
En conséquence, nous sommes à la recherche d’un PA 2.4 GHz sérieux et fiable, qui puisse fonctionner en régime continu de 80 à 100 W.
Il y a bien des carte UMTS à modifier, mais nous ne disposons pas d’équipements de mesures qui vont jusqu’à ces fréquences.
Nous sommes donc à l’écoute de toutes solutions et retour d’expériences.

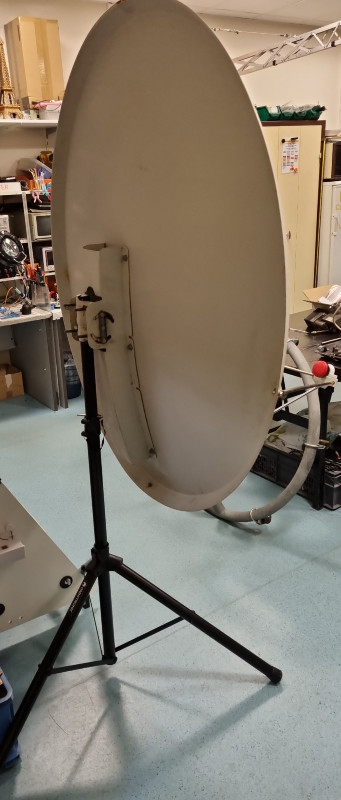

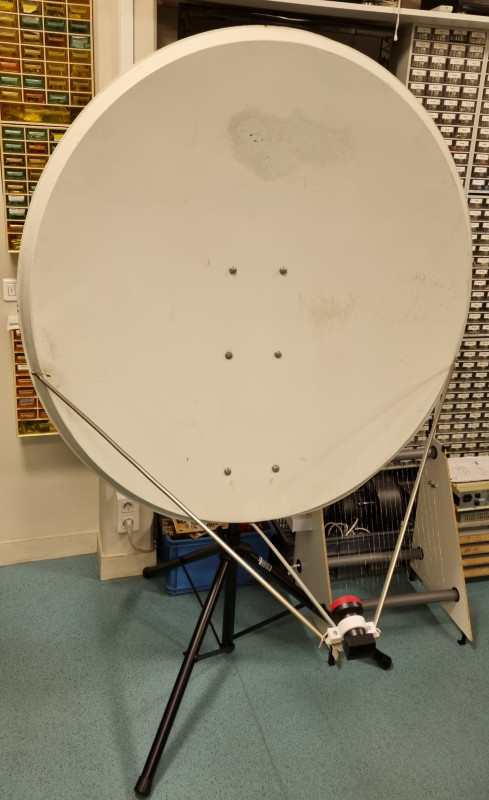

Préparation de notre parabole de 1,2 m
Nous nous mettons déjà à la tâche pour préparer nos équipements QO-100.
Cette parabole offset de 1,2 m nous été offerte par Christian, notre secrétaire.
Légèrement cabossée, elle a été reprise par Gilles et André.
Un des bras était également cassé, c’est toujours Gilles et André qui s’y sont consacrés à le reconstruire.
Le support commandé par le Président étant arrivé, nous y avons installé la parabole dessus.
La source LNB (Low Noise Block converter) a également été fixée sur bras, il s’agit d’une tête Bullseye d’Othernet.
Cette parabole sera dédiée à la réception 10 GHz.
