Interface pour modes digitaux (par Fabrice F1CGN)

Comme de nombreux OM’s du radio club, je me suis lancé dans la réalisation d’un interface pour modes digitaux.
Merci à Daniel F5IKI pour son aide.

En premier lieu, il faut trier les différents composants…

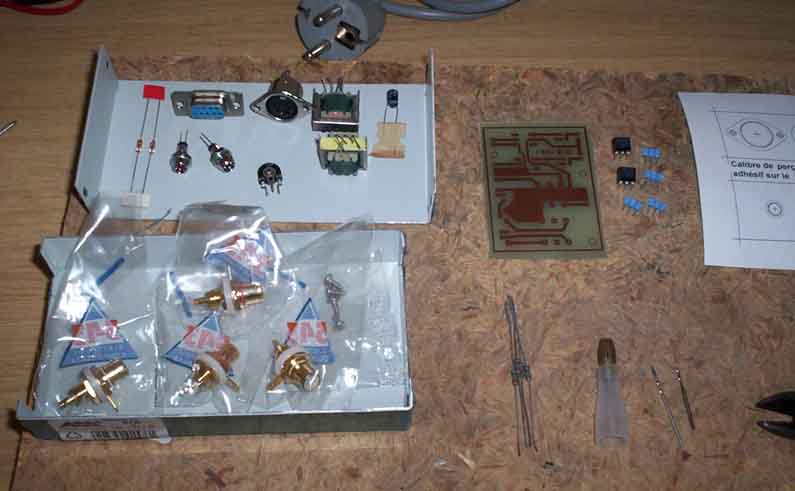

Les composants

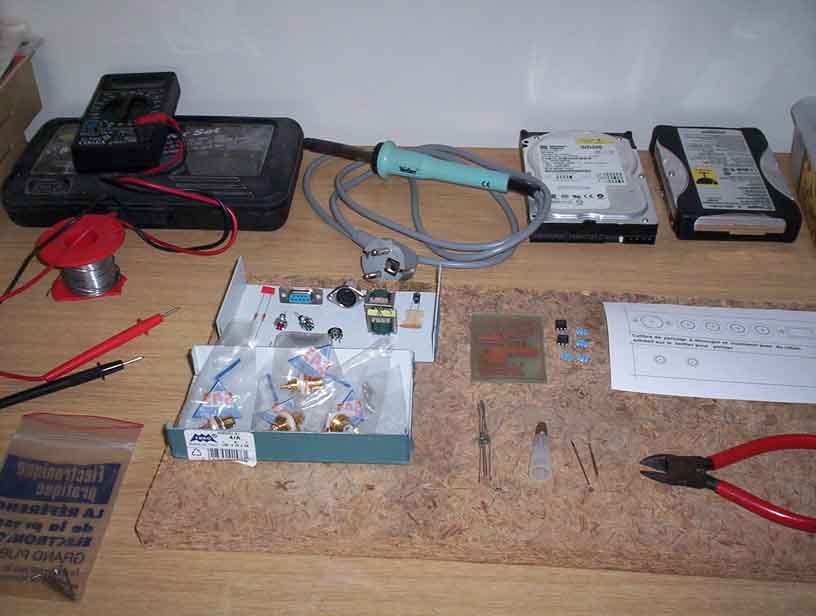

Espace travail

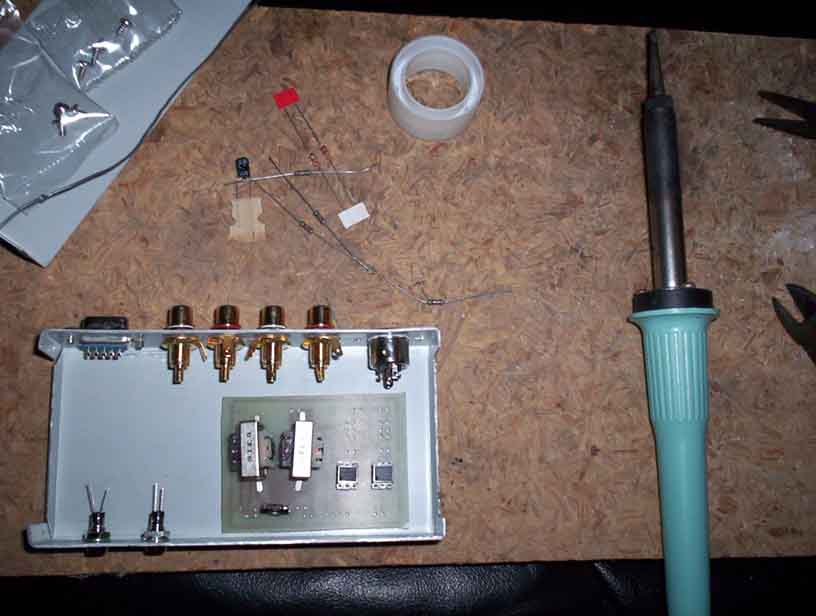

Mise en place connectique

Première pause

Voila ou je suis arrivé pour l’instant, je ne manquerais pas de vous faire suivre l’évolution…

Bon, allez…
…Je la termine.

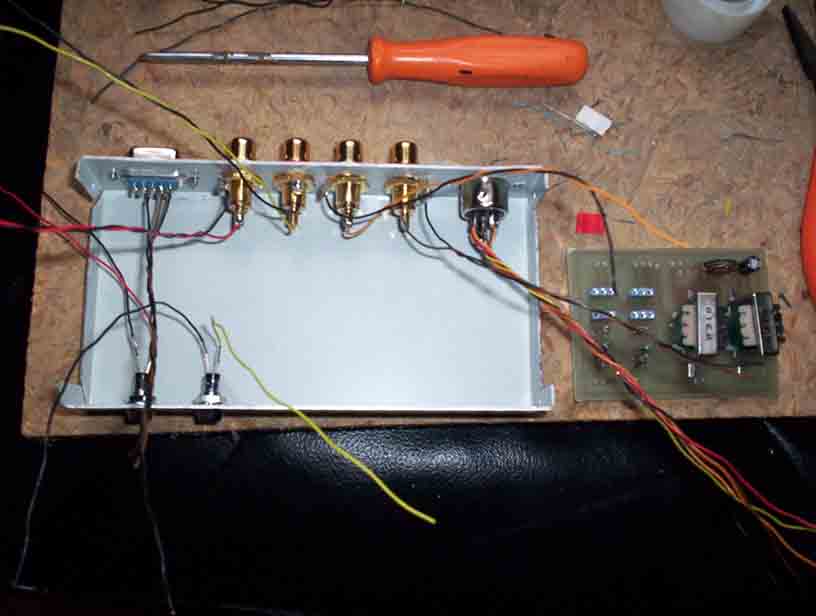

Le cablage

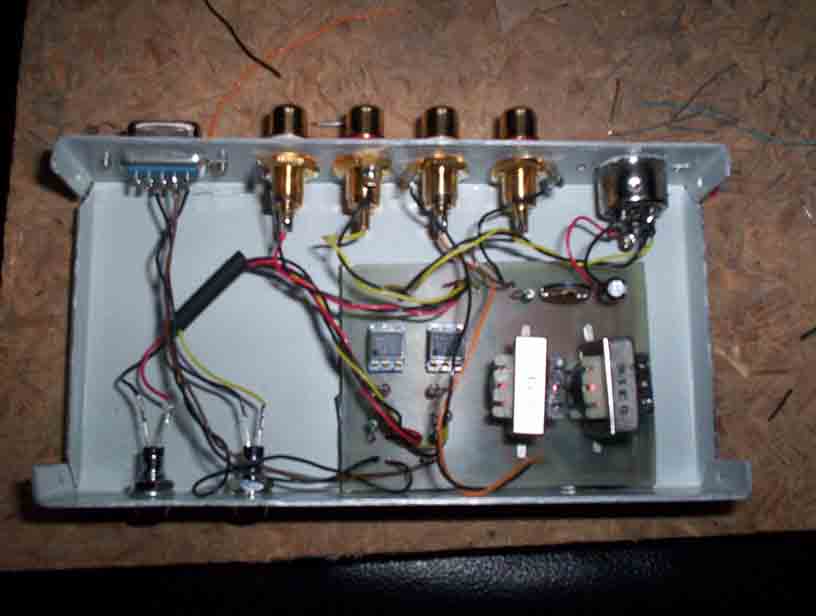

Mise en place

Branchement

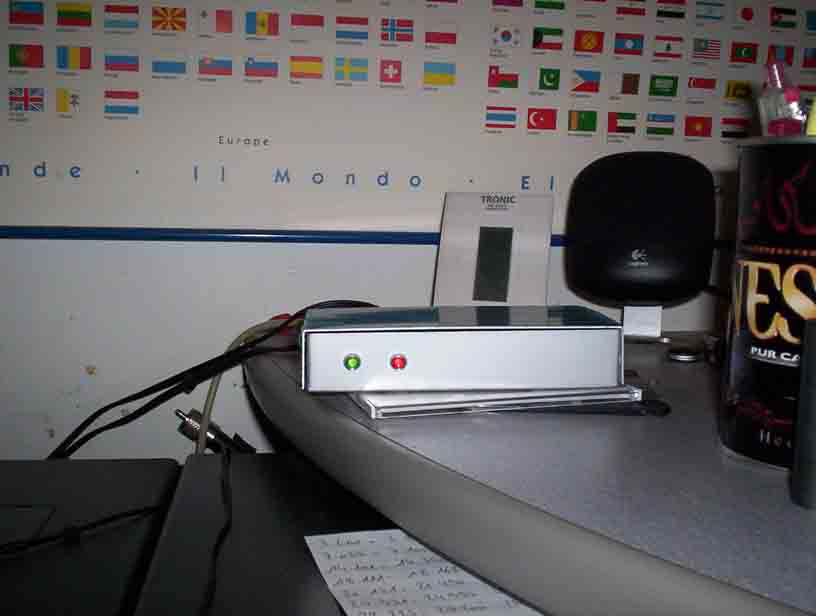

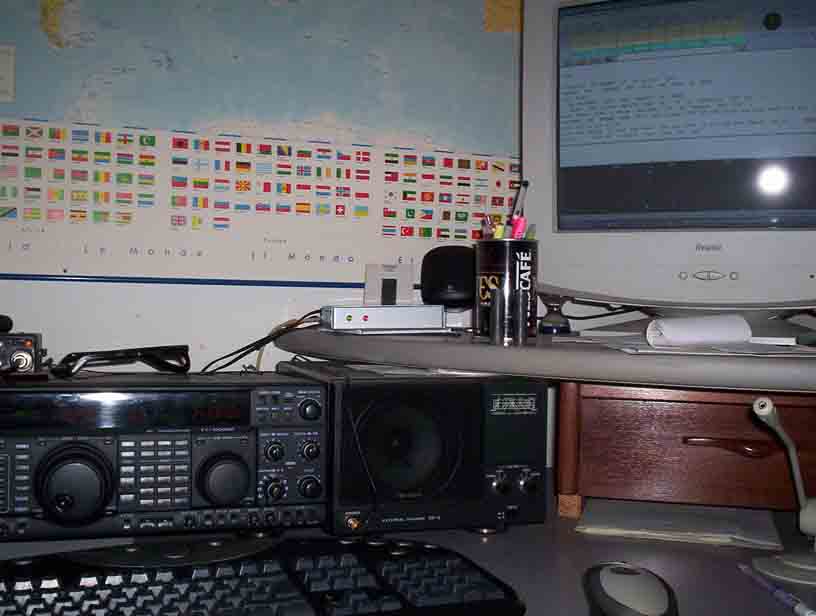

Essai…

BINGO, elle fonctionne impeccable…
Merci Daniel ;o)

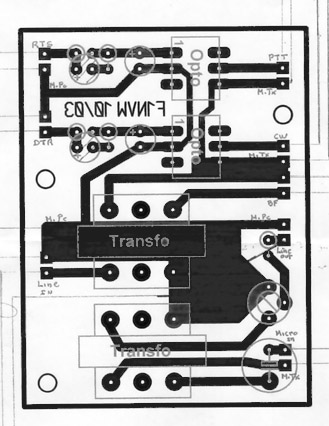

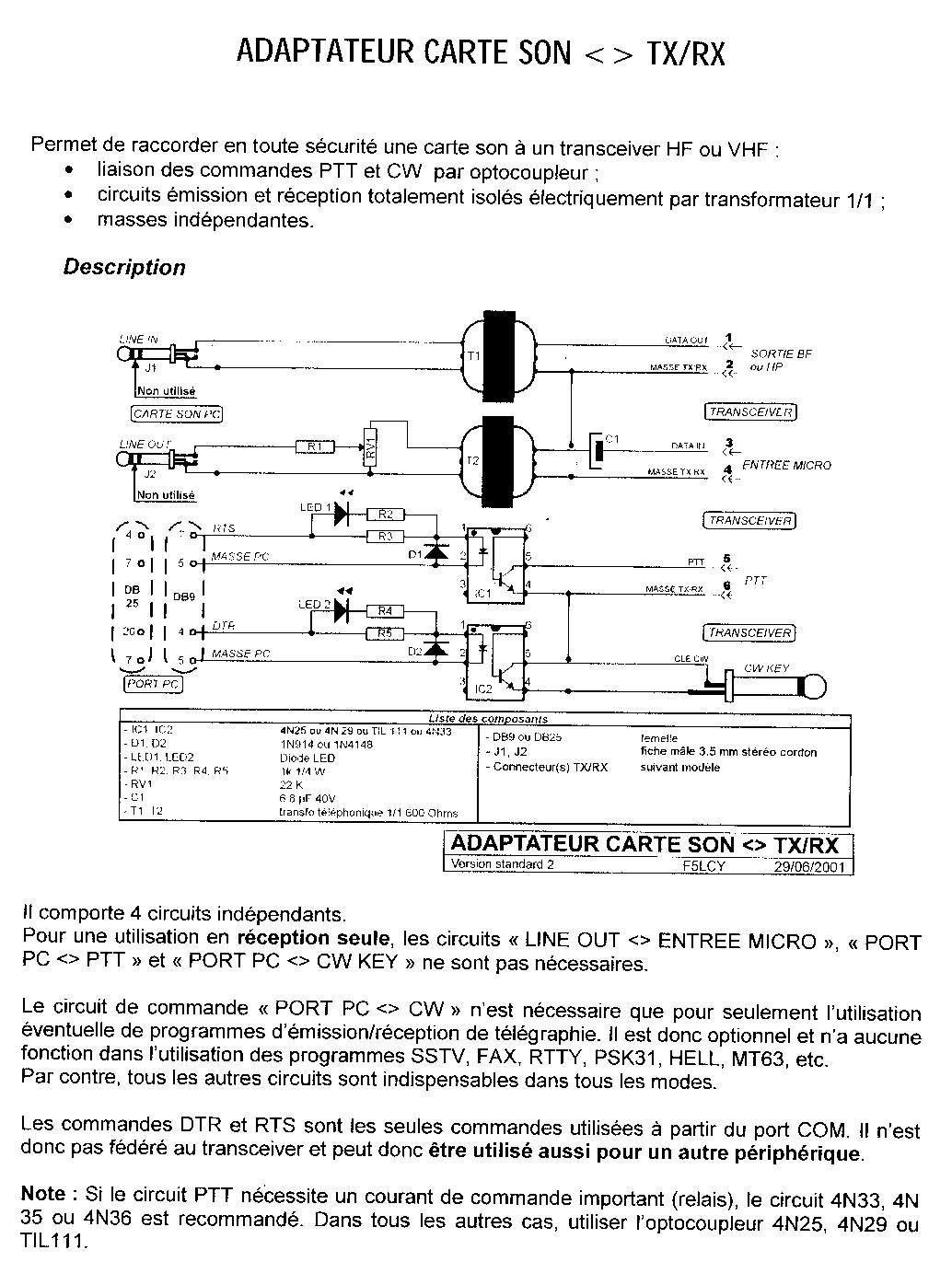

Les documents à utiliser pour cette réalisation, en passant, merci également à F5LCY pour le schéma…



Voila, si vous avez des questions sur ce montage, n’hésitez pas à nous contacter.

A bientôt pour une prochaine réalisation.

Lien utile

Identifcation de Signal : Savoir Identifier les différents signaux numérique radioélectrique (signature audio).
