Projet de contact avec L’Île Crozet
Ce projet « Crozet » consiste à établir un échange entre les élèves d’une classe et un ou plusieurs scientifiques qui résident sur l’Île Crozet.
Ceci étant possible en utilisant le satellite géostationnaire radioamateur QO-100.
Comme pour ARISS, les élèves prépareront des questions auxquelles les scientifiques apporteront une réponse.
Le but étant de créer un dialogue et surtout de la curiosité de la part de nos écoliers, collégiens et lycéens.
Cette expédition a été initiée par Thierry F6CUK et soutenue par le REF.
http://crozet2022.r-e-f.org/news.html
Lors de Hamexpo 2022 au Mans, Lucien F1TE a présenté l’aventure et nous avons eu le plaisir de voir Thierry F6CUK via une web-conférence.
Malgré quelques soucis audio en début de liaison, une solution a été rapidement trouvée afin que l’auditoire puisse entendre.
Un appel avait été lancé par le REF afin que des binômes Radio Clubs / Écoles postulent.
Le Radio Club F5KEE et le Collège de la Norville ont donc relevé ce challenge, comme nous l’avions fait pour le contact ARISS avec Thomas Pesquet en juin 2021.
Nous avons eu le plaisir de découvrir que notre candidature avait été favorablement retenue.
Le contact avec l’Île Crozet est prévu dans le courant du mois de janvier 2023.
Les dates définitives seront diffusées début janvier 2023.
Les modes de transmission possibles seront en SSB (Single Side Band ou en français BLU Bande Latérale Unique) et en DATV (Digital Amateur TV) – tout dépendra des conditions techniques et météorologiques du moment.
L’Île CROZET se situe dans l’extrême sud de l’Océan Indien, proche de l’Antarctique, la nature est très rude en ces lieux…

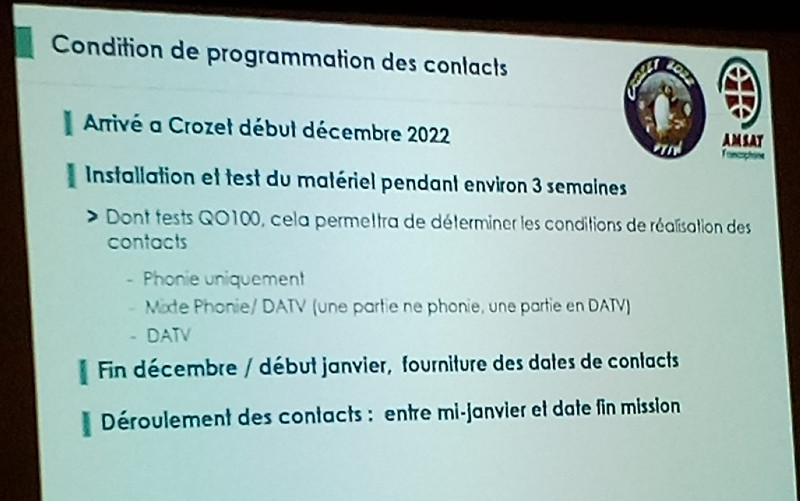

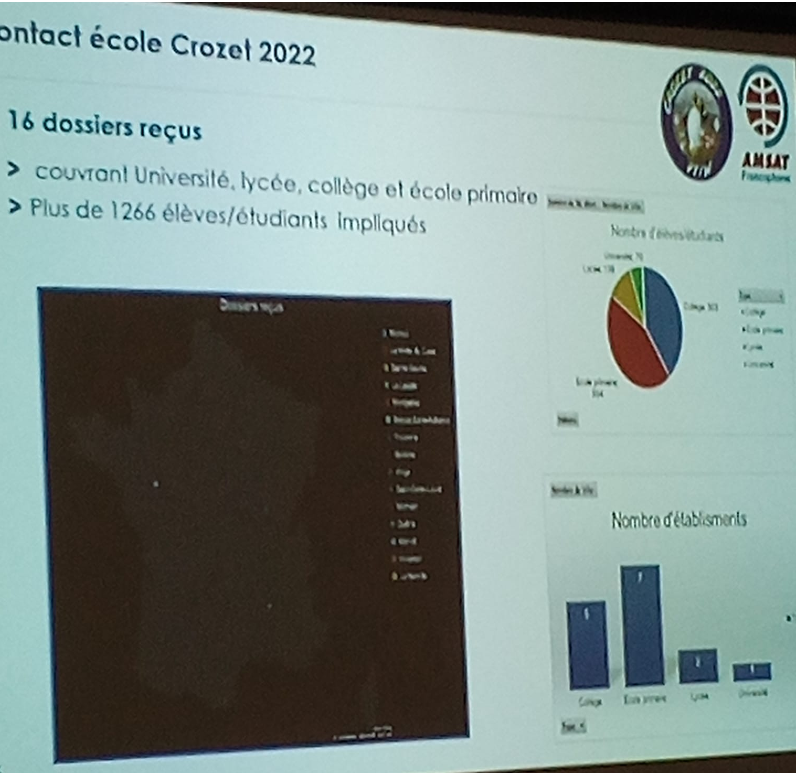

Ci-dessous quelques slides de la présentation :
C’est l’occasion de souligner que cette expédition coûtera au minimum 60.000 à 70.000 €.
Thierry F6CUK est toujours en attente d’aides financières et plus particulièrement du côté français qui sont assez pingres !
Nos amis américains ont été plus généreux.
Notre Radio-Club F5KEE est également en attente de sponsoring pour assumer au mieux cette activité !
Distributeurs de fil d’étain ou de soudure
Afin de nous adapter à différentes dimensions de bobine d’étain nous en avons imprimé en 3D différents distributeurs de soudure et ce, en trois tailles.
Le modèle large :
Celui-ci acceptera des bobines jusqu’à 80 mm de long.
Vous trouverez le fichier STL sur : https://www.thingiverse.com/thing:233784/files
Le modèle moyen :
Celui-ci acceptera des bobines jusqu’à 60 mm de long.
Il s’agit du précédent qui a été modifié.
Vous trouverez le fichier STL sur : https://www.tinkercad.com/things/bA6sdVCOr2o
Le modèle étroit :
Celui-ci acceptera des bobines jusqu’à 40 mm de long.
Vous trouverez le fichier STL sur :https://www.thingiverse.com/thing:222893
Testeur de liaison RS232 (DB9)
Ce petit équipement peut paraître archaïque de nos jours !
Et pourtant, on retrouve encore ce type de connexion RS232 lorsque l’on connecte un émetteur-recepteur sur un ordinateur, afin d’établir des communications numériques du genre FT8 et autres.
Ce petit équipement nous permettant de juger l’activité sur les données mais aussi sur les fils de protocole.
En bas de la photo, le circuit-imprimé (PCB), le boîtier imprimé en PLA et le couvercle en plexiglas transparent découpé sur une laser CO2.
Les résistances sont en CMS 1206 de 2K2.
Pour les LED’s, deux solutions sont possible :
- 2 LED’s SMS 1206 montées en tête bêche (une rouge et une vertes ou autre couple de couleurs pour les personnes ayant des soucis de dyschromatopsie). Version de gauche sur la photo.
- Une LED bicolore 3 mm (rouge et verte) qui varie en fonction de la polarité. Version de droite sur la photo.
Fabrication d’un piège à frelon
André (F1HVB) et moi (Freddy- ON6FS) venons de réaliser un petit piège à frelon
Quelques pièces à imprimer et quelques bouts de bois après voici ce que cela donne
Vous pouvez vous inspirez du descriptif sur la page suivante : https://www.f5kee.fr/piege-a-frelons/
Réalisation d’une antenne hélice 2.4GHz pour QO100
Une nouvelle réalisation de Pascal F4IKX est en ligne
Vous pouvez trouver les détails sur : https://www.f5kee.fr/antenne-helice-2-4ghz-pour-qo100/
Programmateur de charges
Ce dispositif est prévu pour des charges de batterie régulière.
Qui n’a pas eu un soucis de batterie en voulant utiliser son petit portable (Hand Portable) ?
4 périodicités de charge sont prévues, sélectionnable à l’aide de 2 cavaliers.
Vous pouvez trouvez les détails de la réalisation en cliquant ce lien programmateur-de-charges-batterie
Boîtier pour récepteur rdzTTGO de DL9RDZ
A la demande de Gilles F1NVW, j’ai adapté les 2 fichiers d’impression du boîtier pour un écran de 2″ (2 pouces).
Les 2 fichiers sont disponibles sur :
https://www.tinkercad.com/things/at8BnHRup2Y
https://www.tinkercad.com/things/kmkm6iYTehN
Protection pour transceiver Yaesu FT-981
Par Freddy ON6FS
C’est sur la demande de Thierry F5PQV que je me suis intéressé à ce sujet.
Thierry est amateur d’expédition et souhaitait protéger son émetteur-récepteur Yaesu FT-891, lors de ses déplacements en sac dos.
Nous avions trouvé sur Thingiverse la solution de IU1OPK : https://www.thingiverse.com/thing:4757295
Les soucis pour cette version étaient la limite de surface d’impression à 280 x 280 mm de nos imprimantes et secondo, je ne maîtrise pas très bien les zones en porte-à-faux !
Du coup, Thierry me donna carte blanche.
J’ai donc repris un autre modèle (https://www.thingiverse.com/thing:2808941) que j’ai adapté aux besoins de Thierry.
Voici le résultat de mes triturations 3D :
– Première partie
Fichier STL : https://www.tinkercad.com/things/cMuhSkJtza9
Dimensions : 200×70 mm.
– Deuxième partie
Fichier STL : https://www.tinkercad.com/things/isjIkycBlpi
Dimensions : 144×70 mm.
La deuxième pièce possédant deux ergots venant épouser les perçages de la première.
Deux trous permettent de fixer l’ensemble sur le Yaesu FT-891.
Thierry vient d’installer la structure de protection sur son FT-891 :
Vous remarquerez qu’en superposant les deux pièces, que l’on dégage en même temps l’accès aux boutons de la face avant, facilitant ainsi les actions.
Nouveau projet : Une ruche connectée
Nous avons été rejoint par François, apiculteur amateur, il souhaite suivre différents paramètres de ses ruches.
C’est pourquoi, il est venu nous consulter sur la faisabilité.
Georges, François et moi avons relevé le défi.
Le monde des abeilles est vraiment fascinant et pourtant un règne animal, très menacé par les activités humaines !
Je me suis chargé des capteurs : balance, température extérieure, température intérieure, hygrométrie intérieure et le niveau sonore dans la ruche.
A l’exception de la mesure du niveau sonore, les autres sont validées sur un Arduino.
La balance, le plus gros élément, est terminée, restera à parfaire sa calibration.
C’est Georges F4IRE qui ce chargera de la liaison radio et de la transmission des données, pour ce faire, nous avons pris option pour la technologie Lora (868 MHz).
Il faut savoir que la technologie Lora est en pleine expansion, que les expériences acquises pourrons sans doute nous être utile pour bien d’autres applications !
Voici quelques vues de la balance :
– Vue d’ensemble
– Une des 4 jauges de contrainte
– Boîtier avec sa jauge
– Le boîtier amplificateur HX711
– Les autres capteurs
Georges a beaucoup avancé sur sa solution transmission Lora, nous vous en dirons plus prochainement sur ce sujet.
