RX à amplification directe.

Récepteur à amplification directe


Dans le cadre de l’activité atelier électronique et pour la promotion du radioamateurisme, nous avons réalisé un petit récepteur radio pour les personnes intéressées par les expériences scientifiques.





Fonctionnement :

Ce récepteur fonctionne sur le principe de l’amplification directe, il permet de recevoir dans un rayon d’une quarantaine de kilomètres l’émetteur de France bleu 864 KHz situé prés des Ulis 91.

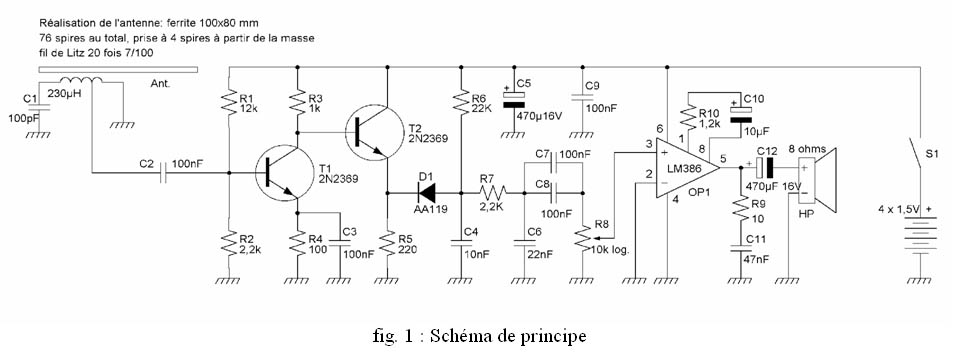

L’antenne est constituée d’un bobinage en fil divisé sur un bâton de ferrite. Le signal haute fréquence provenant de l’antenne est amplifié par les transistors T1 et T2 avant d’être détecté par la diode D1. Le filtre R7 C8 permet de ne laisser passer que le signal audio fréquence. Le potentiomètre à interrupteur R8 permet d’ajuster l’amplitude du signal audiofréquence à l’entrée de l’amplificateur OP1. Le haut-parleur recevra le signal amplifié en provenance de OP1.

Précautions concernant la réalisation :

La construction pourra être placée dans un coffret plastique ou en bois, l’antenne devra être à plus de 10 centimètres de toute masse métallique. Le bâton de ferrite est fragile, il pourra être fixé avec des pinces à linge en bois.

Les composants tels que transistors, diodes, condensateurs électrochimiques, circuit intégré ont une polarité à respecter sous peine de destruction.

Utiliser un fer à souder de 25 ou 30 Watts, nettoyer le circuit imprimé à l’aide d’un morceau de coton imbibé d’acétone pour enlever le vernis photosensible. Faire une petite boucle sur chaque fil de la diode de détection afin de la protéger de la chaleur pendant la soudure.


Réglage :

Le seul réglage consiste à rechercher le maximum de puissance en faisant coulisser la bobine d’antenne sur le bâton de ferrite.

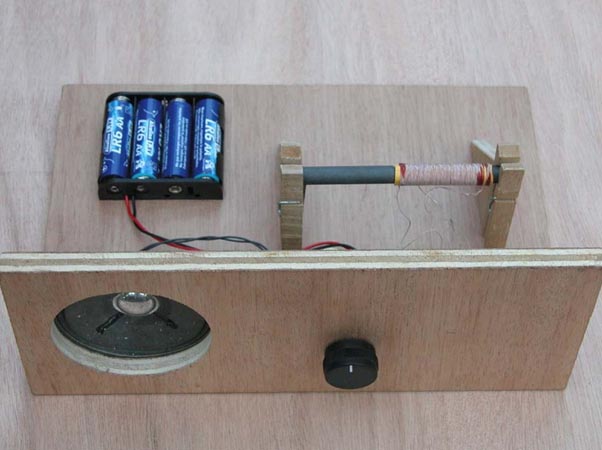

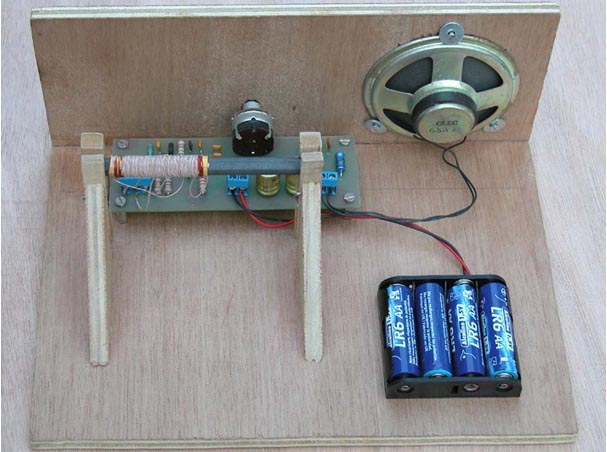

Le récepteur, terminé.

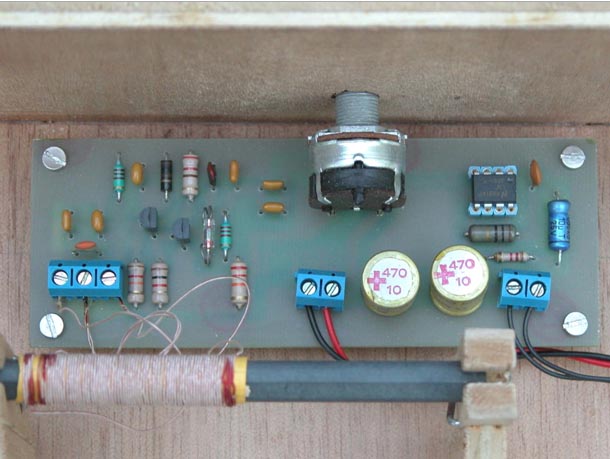

Vue du circuit imprimé après cablage.



Vue avant.



Vue arrière.


Présentation des composants:

schema5.jpg schema6.jpg

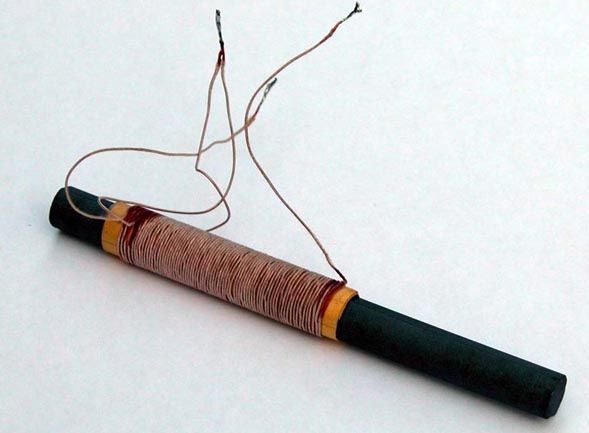

La ferrite

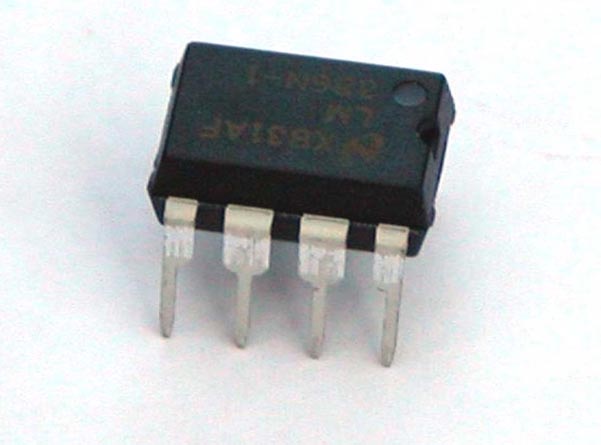

Le circuit intégré
schema7.jpg schema8.jpg

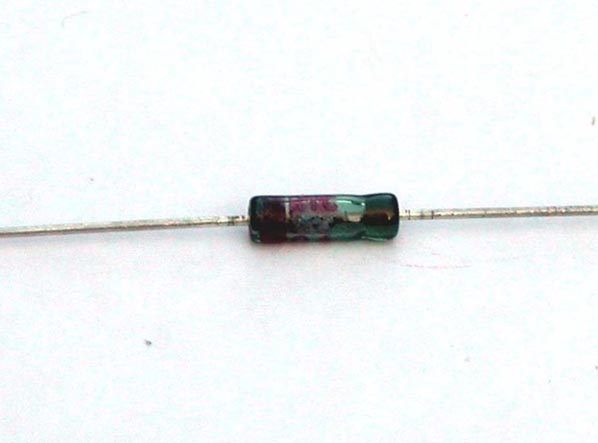

La diode

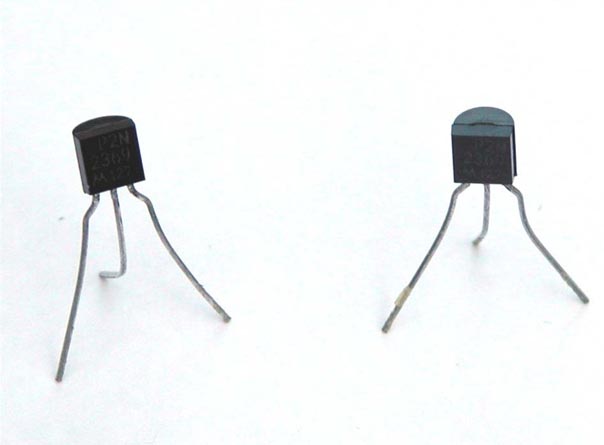

Les transistors
schema9.jpg schema10.jpg

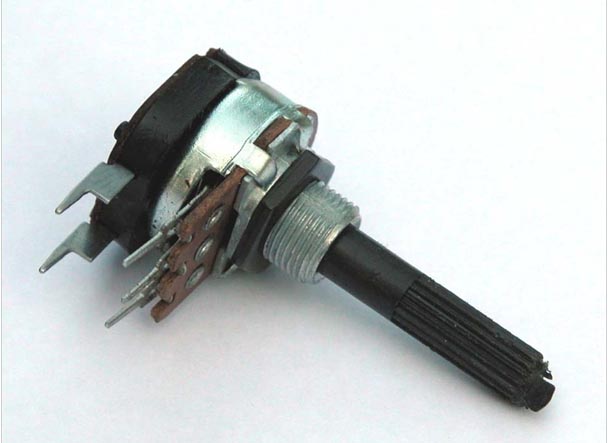

Le potentiomètre

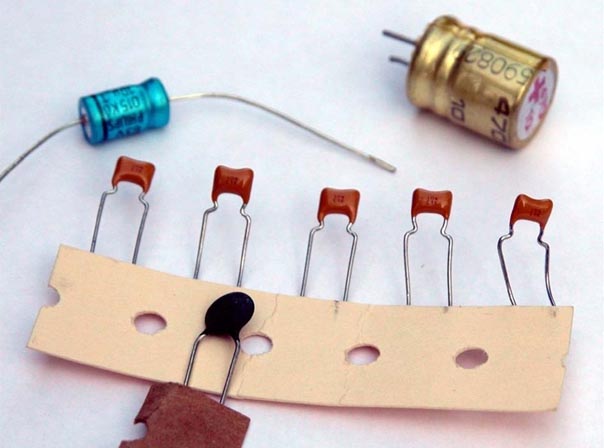

Les condensateurs

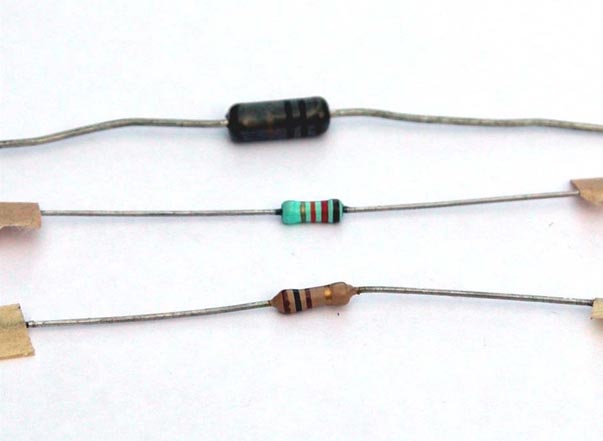

Les résistances




Daniel, F5IKI
